| Децимальный номер прибора | Децимальный номер конструкторской документации |
| ПРФВ.468367.003 | ПРФВ.468003.000 |
Многофункциональный интеграционный модуль «СИГ» предназначен для сопряжения различного оборудования, использующего аналоговые и программируемые интерфейсы связи, в различные системы контроля управления доступом (далее – СКУД) без нарушения аппаратной и программной структуры СКУД.
Технические характеристики:
- Модуль «СИГ» обеспечивает интеграцию оборудования, использующего программируемые интерфейсы связи, в СКУД без нарушения аппаратной и программной структуры СКУД;
-
Модуль «СИГ» имеет количество входных сигналов не менее 8-ми, количество выходных - не менее 4-х, в зависимости от исполнения;
- Режим работы СИГ - непрерывный, круглосуточный.
- Габаритные размеры модуля «СИГ» - 265 х 185 х 95 мм;
-
Масса модуля «СИГ» не более – 1,0 кг;
- Электропитание СИГ осуществляется от источника постоянного тока с напряжением плюс (10,8 - 14) В. Потребляемая мощность не более 50 Вт. (Электроснабжение возможно осуществить от сети переменного тока 220В 50 Гц.);
- Степень защиты от проникновения посторонних твердых предметов, пыли и воды, обеспечиваемая оболочкой – IP54 по ГОСТ 14254-2015.
Конструктивно СИГ может быть выполнен в следующих модификациях:

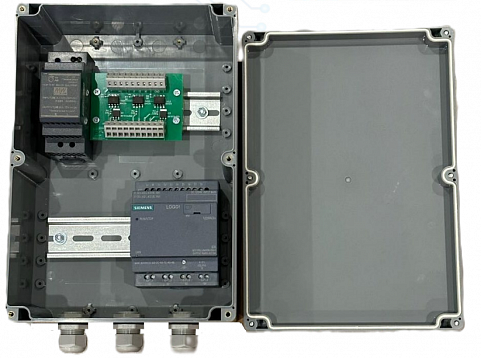

- в виде отдельного функционального блока. Размер корпуса 265 х 185 х 95 мм. Масса 1 кг.
- в бескорпусном исполнении для монтажа по месту, в соответствии с проектом.
Исполнения изготовления модуля СИГ:
| Децимальный номер прибора | Количество блоков расширения | Количество сигналов |
| ПРФВ.468367.003 | - | 8 входов, 4 выхода |
| ПРФВ.468367.003-01 | 1 | 12 входов, 8 выходов |
| ПРФВ.468367.003-02 | 2 | 16 входов, 12 выходов |
| ПРФВ.468367.003-03 | 3 | 20 входов, 16 выходов |
